När tillbehöret "Shelly" läggs till i enheten "Shelly", måste det aktiveras i appen, varefter det går att aktivera de sensorer som du har anslutit till enheten.
Obs! Installationen får endast utföras av en auktoriserad elektriker.

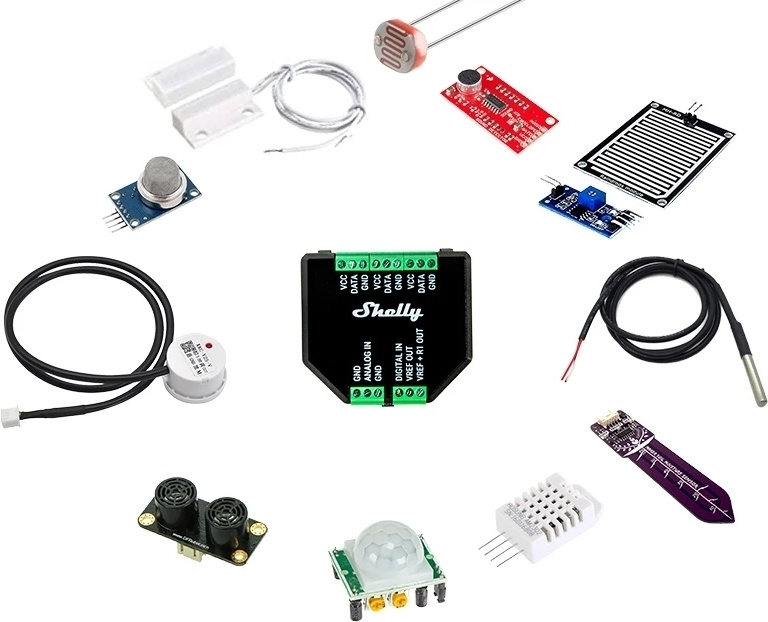

Kompatibla enheter:
- 5 x DS18B20
- 1 x DHT22
- NTC-motstånd med ett nominellt motstånd på 10 kΩ och β=4000 K
- Ljusmotstånd
- PIR-sensorer
- Jordfuktighetssensorer
- Ultraljudssensorer
- Kapacitiva vätskenivågivare
- Ljudsensorer
- Övriga analoga sensorer med 0–10 V utspänning
Användningsexempel:
- Reed-kontakt: lägg till en reed-kontakt i Plus Add On-enheten för att övervaka garageportens öppna/stängda läge. Rekommenderas tillsammans med Shelly Plus 1.

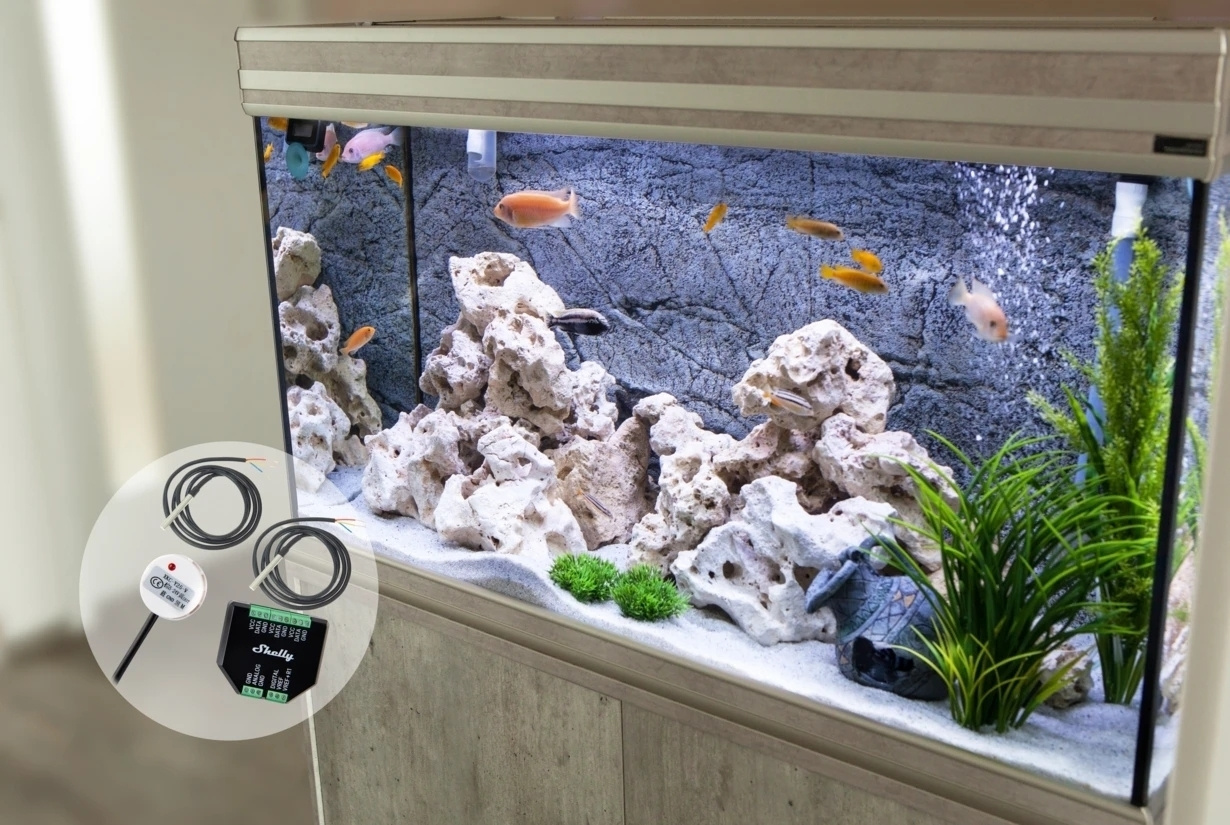

- Vätskenivågivare: lägg till en vätskenivågivare till Plus Add On-enheten för att övervaka vattennivån i din bassäng eller ditt akvarium. Rekommenderas tillsammans medShellyPlus 1 eller Plus 1PM.

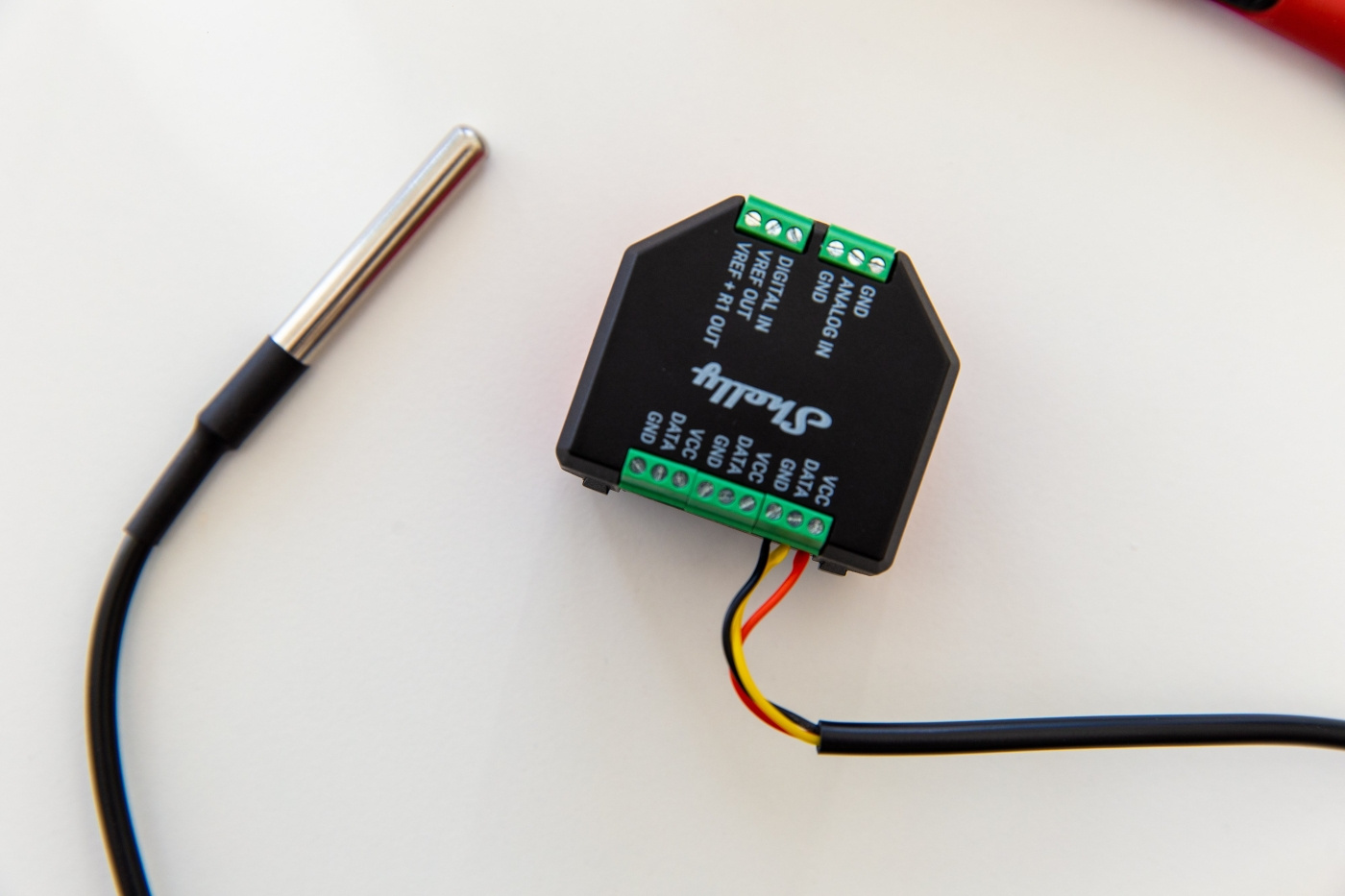

- Uppvärmning: lägg till två DS18B20-temperaturgivare och mät till- och returvärmen.

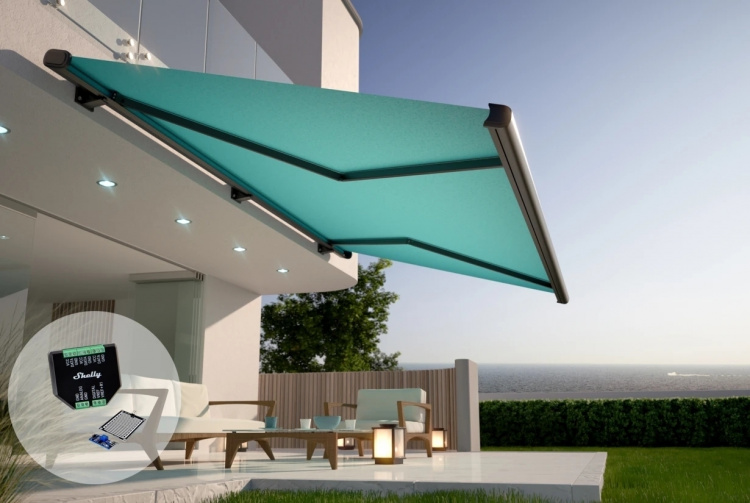

- Vind: tack vare vindgivaren kan markisen dras in automatiskt när det blåser för mycket. Rekommenderas tillsammans med Shelly Plus 2PM.
- Jordfuktighet: lägg till en jordfuktighetssensor så att bevattningssystemet kan starta automatiskt när jorden är för torr. Rekommenderas tillsammans med Shelly Plus 1.

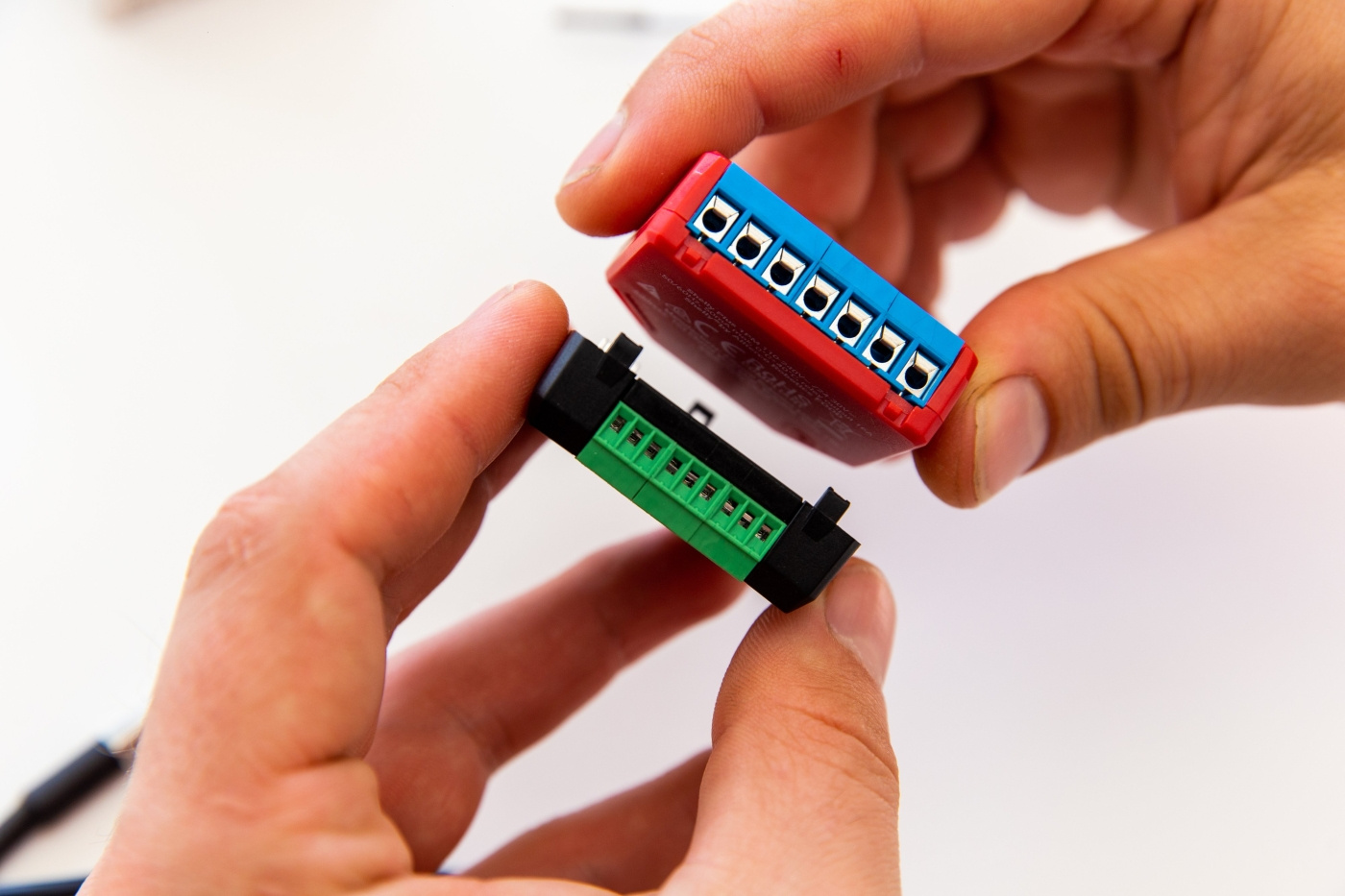

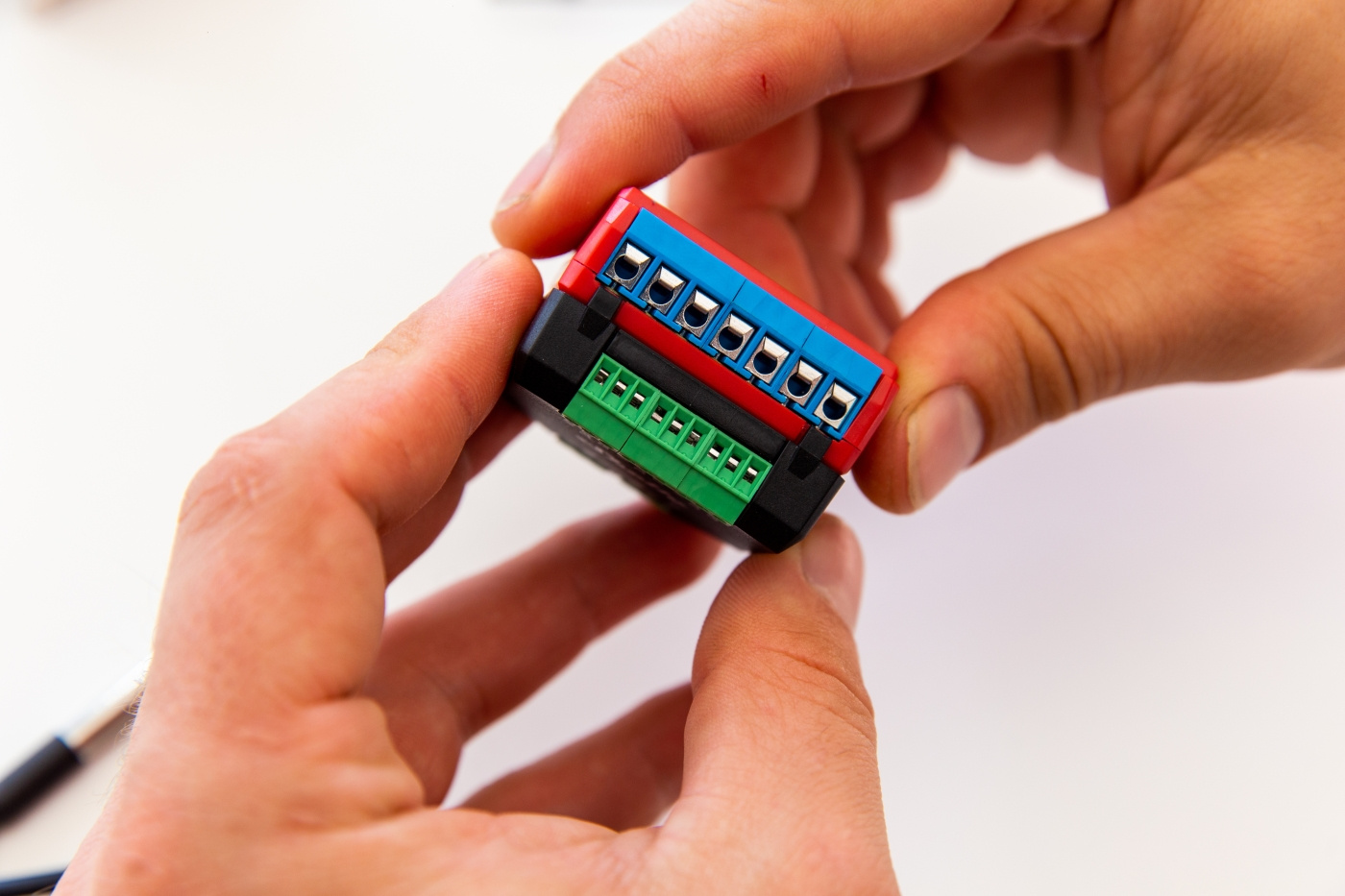

Shelly Plus Add-on fungerar inte fristående. Enheten måste anslutas till valfri Shelly Plus-enhet, vilket utökar funktionaliteten hos Shelly Plus-enheten. Shelly Plus-tillägget behöver inte anslutas till Shelly Plus-enheten, eftersom det är utrustat med stift som automatiskt ansluts till Shelly Plus-enheten. De två enheterna är galvaniskt åtskilda från varandra.

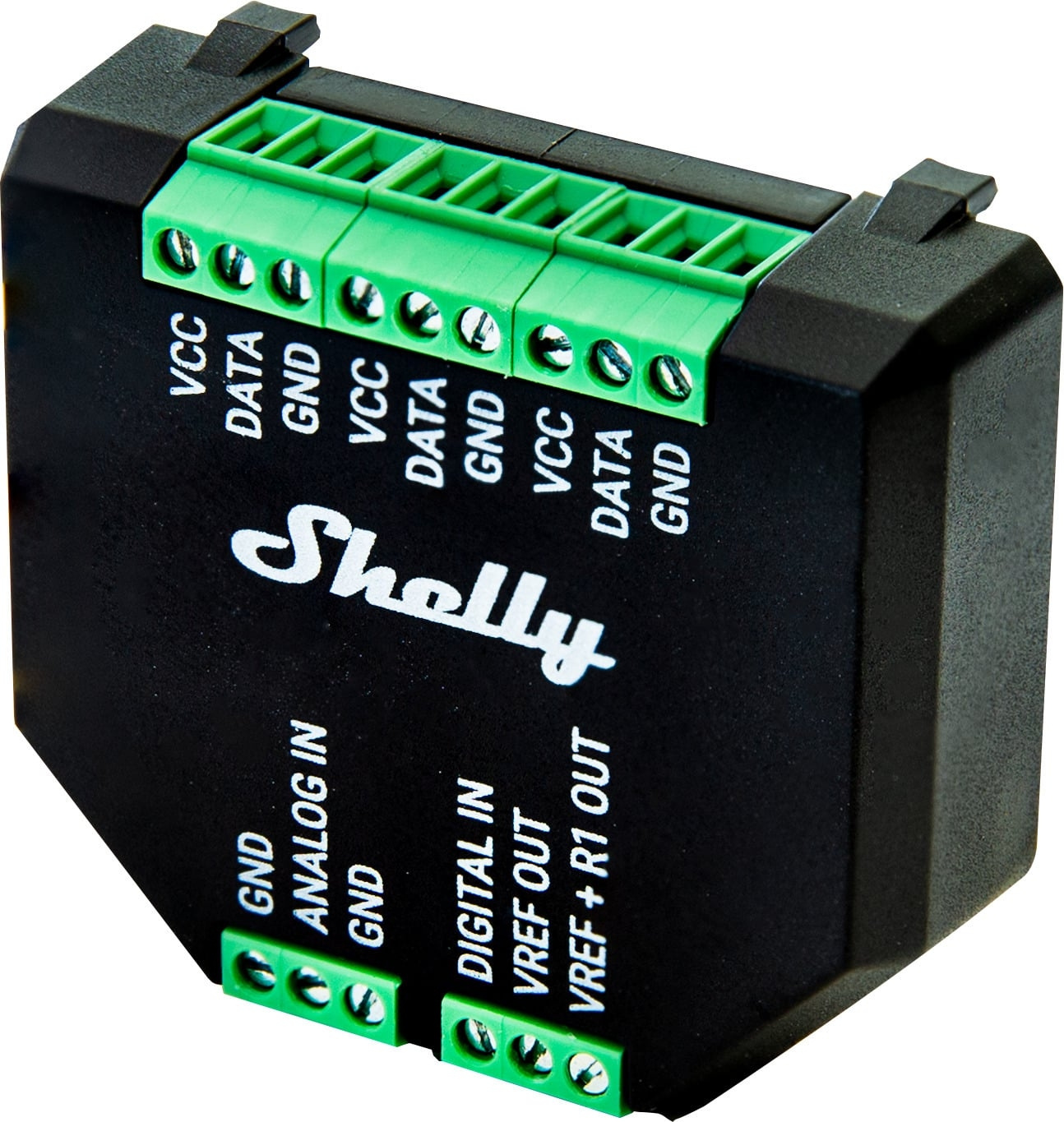

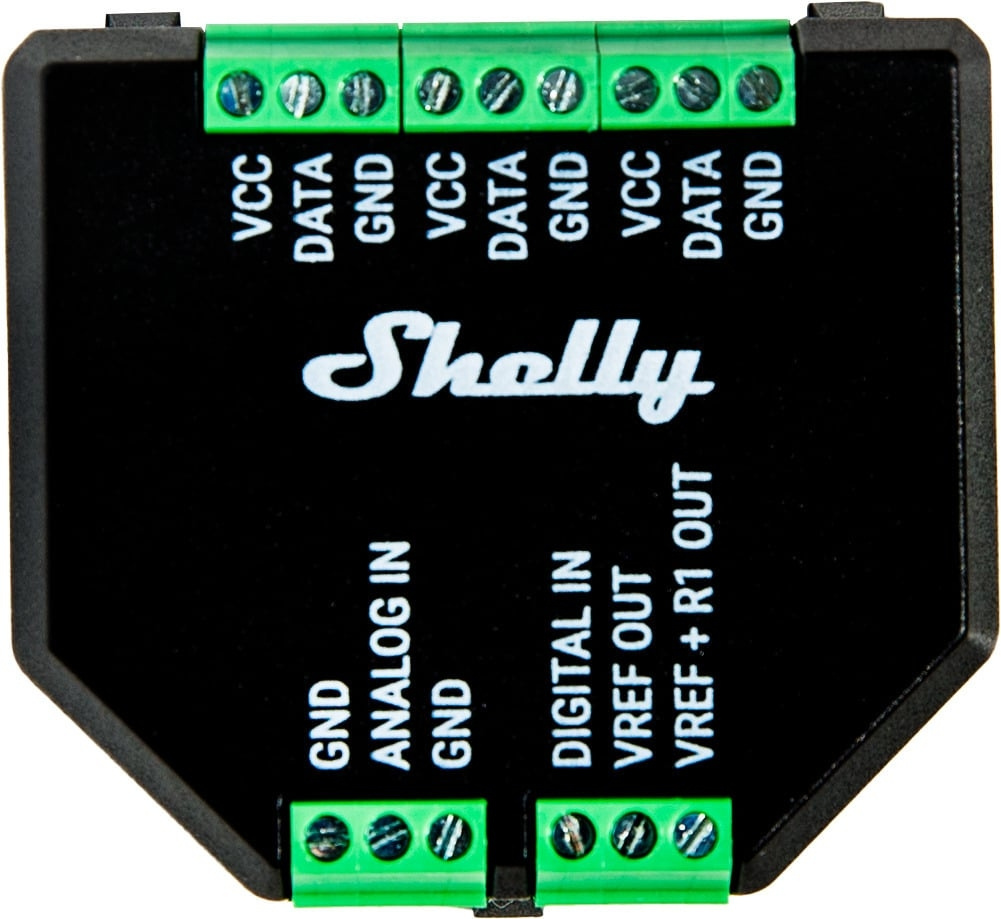

Enhetens anslutningar:
- Ingångar: 1 analog ingång, 1 digital ingång
- Utgång: 1 referensspänningsutgång, 1 referensspänning via drivmotståndets utgång, 2 jordanslutningar*
- 1-ledaranslutning: 3 sensorns strömförsörjningsutgångar (anslutna till samma kretskortspår), 3 sensorns datakontakter (anslutna till samma kretskortspår), 3 jordanslutningar*
* Anslutna till samma jordningslager på kretskortet.
Egenskaper:
- Modell: Shelly Plus Add-on
- Driftspänning (DC): 3,3 V (från Shelly-enheten)
- Strömförbrukning: ≪ 0,5 W (utan sensorer)
- VCC maximal ström: 10 mA
- VREF-utgångens maximala ström: 1 mA
- VREF+R1-utgångsresistans: 10 kΩ
- Digital ingång: -15 V ... 0,5 V (true) / 2,5 V ... 15 V (false) / inställning kan ändras i inställningarna
- Driftstemperatur: -20 ºC till +40 ºC, endast för inomhusbruk
- Mått: 37 x 42 x 15 mm
- Vikt: 105 g
- SensorkontaktShelly-enheter
- Mångsidiga möjligheter
- Anslut analoga/digitala sensorer
